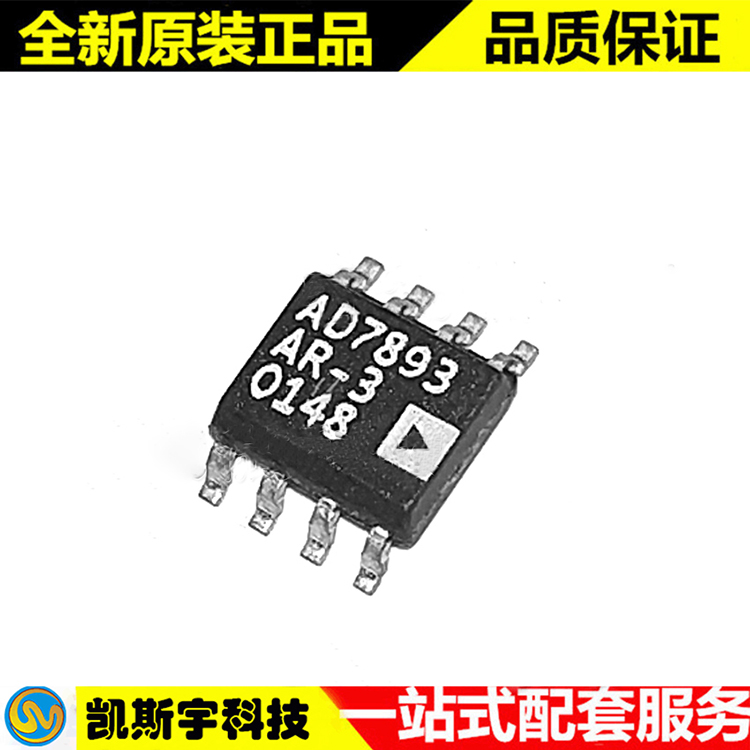

制造商：Analog Devices Inc.
产品种类：模数转换器-ADC
RoHS：详细信息
系列：AD7893
安装风格：SMD / SMT
封装/箱体：SOIC-8
分辨率：12位
通道数量：1个频道
接口类型：I2C
采样比：117 kS / s
输入类型：单端
结构：SAR
模拟电源电压：5 V
数字电源电压：5 V
SNR –信噪比：70 dB
模数转换器工作温度：-55 C
模数转换器工作温度：+ 125 C
封装：Tube
高度：1.5毫米
输入电压：+/- 2.5 V
长度：5毫米
转换器数量：1个转换器
输出类型：CMOS / TTL
优势：25 mW
类型：S / H ADC
宽度：4毫米
商标：Analog Devices
参考类型：外部
DNL-微分非线性：+/- 1 LSB
增益误差：+/- 3 LSB
INL-积分非线性：+/- 1 LSB
ADC输入端数量：1个输入
工作电源电压：5 V
Pd-功率耗散：45 mW
产品类型：ADC-模数转换器
采样和保持：是
工厂包装数量：98
子类别：数据转换器IC
单位重量：540毫克
特征
具有12 ms转换时间的快速12位ADC
8引脚Mini-DlP和SOIC
单电源操作
高速，易于使用的串行接口
片上跟踪/保持放大器
输入范围的选择
适用于AD7893-10的610 V
AD7893-3为62.5 V
AD7893-2为0 V至+2.5 V
AD7893-5为0 V至+5 V
低功耗：25 mW（典型值）
一般说明
AD7893是一款快速，12位ADC，可通过单个电源工作
+5 V电源，并安装在小型8针mini-DIP和8针中
SOIC。该器件包含一个6 μs的逐次逼近型A / D
转换器，片内采样/保持放大器，片内时钟和
高速串行接口。
AD7893的输出数据通过高速提供，
串行接口端口。两线串行接口有一个串行
时钟输入和带有外部串行时钟的串行数据输出
从器件访问串行数据。
除了线性，满量程和失调误差等传统的直流精度指标外，AD7893还指定了
动态性能参数，包括谐波失真和信噪比。
该器件可接受±10 V（AD7893-10）的模拟输入范围，
±2.5 V（AD7893-3），0 V至+5 V（AD7893-5）或0 V至+2.5 V
（AD7893-2），采用+5 V单电源供电，功耗
典型值仅为25 mW。
AD7893采用ADI公司的线性兼容CMOS（LC2）制造
MOS）流程，混合技术流程
结合了精密双极电路和低功耗CMOS
逻辑。该零件有8针，0.3英寸宽的小型塑料或塑料制成。
密封双列直插式封装（mini-DIP），采用8引脚小型封装
轮廓IC（SOIC）。
